Mitä "teräksestä taottu" todellisuudessa tarkoittaa osien suorituskyvylle
Komponentti on taottu teräksestä kun kiinteää aihiota puristetaan korkeassa paineessa – vasaralla, puristimella tai takomalla – riittävän kuumana muotoutuakseen plastisesti halkeilematta. Tuloksena on kappale, jolla on jatkuva, epämuodostunut raevirtaus, joka noudattaa sen geometriaa, eikä satunnaista tai suuntautuvaa raekuviota, joka on jäänyt jäljelle valun tai koneistuksen jälkeen tankomassasta.
Tämä viljavirtaus on koko syy, miksi taonta määritellään turvallisuuskriittisille laitteille. Taotuilla teräsosilla on tyypillisesti 20–30 % suurempi iskunkestävyys ja väsymiskestävyys kuin saman metalliseoksen valetut tai koneistetut vastineet, koska metallin sisäinen kuiturakenne vastustaa halkeamien etenemistä kuormitusreitillä sen sijaan, että se leviää sen poikki. Myös valuissa yleiset huokoisuus- ja kutistuvuustyhjöt eliminoidaan, koska taontaprosessi sulkee alkuperäisen harkkorakenteen paineen alaisena.
Takominen toimii useilla teräksillä – tavallisista hiililaaduista ruostumattomiin ja maraging-seoksiin – mutta mekaniikka, lämpötilat ja niistä johtuvat ominaisuudet vaihtelevat huomattavasti sen mukaan, minkä tyyppistä terästä takotaan.
Terästyyppien taonta: Kuinka seoskemia muuttaa prosessia
Kaikki teräkset eivät taota samalla tavalla. Seossisältö säätelee virtausjännitystä, työstettävän lämpötilaikkunan leveyttä ja sitä, kuinka osa on jälkikäsiteltävä. Tärkeimmät takomisessa käytetyt perheet:
- Tavalliset hiiliteräkset (1018, 1045, 1060) — Helposti takottava, leveä kuumatyöstöikkuna, käytetään akseleihin, kiinnikkeisiin ja yleisiin rakenneosiin.
- Vähäseosteiset teräkset (4140, 4340, 8620) — kromi-molybdeeni- tai nikkelilisäkkeet parantavat kovettuvuutta; yleinen vaihteille, akseleille ja kampiakseleille.
- Ruostumattomat teräkset (martensiittiset 410/SS430, austeniittiset 304/316) — korroosionkestävyys kapeammat taontaikkunat kuin hiiliteräs.
- Työkaluteräkset (D2, H13, A2) — korkea seospitoisuus, taottu tiukasti kontrolloiduissa lämpötiloissa karbidin erottelun välttämiseksi.
- Maraging-teräkset (C300, C250) — erittäin vähähiiliset nikkeli-koboltti-molybdeeni-seokset taotut ilmailu- ja avaruuskäyttöön ja tehokkaisiin työkaluihin, mieluummin vanhentuneita kuin karkaistuja.
Oikean perheen valinta alkaa kuormakotelosta: korroosiolle altistuminen osoittaa ruostumatonta terästä, äärimmäinen lujuus-painosuhde osoittaa maragingin, ja yleisen mekaanisen kuormituksen tyydyttää yleensä niukkaseosteinen hiiliteräs murto-osalla materiaalikustannuksista.
SS430 ruostumaton teräs: Ferriittisen laadun taonta
SS430 on ferriittistä ruostumatonta terästä (UNS S43000), joka sisältää noin 16–18 % kromia ilman merkittävää nikkelipitoisuutta. Se on magneettinen, kohtalaisen korroosionkestävä, eikä varsinkaan kovettu lämpökäsittelyllä – sen lujuus tulee lähes kokonaan työkarkaisusta ja raerakenteen hallinnasta takomisen aikana, ei karkaisu- ja temperointijaksoista.
Koska SS430:sta puuttuu nikkelin austeniittia stabiloiva vaikutus, sen taontalämpötila-alue on kapeampi kuin austeniittisten laatujen, kuten 304 tai 316. Liian kylmä takominen voi aiheuttaa halkeamia ferriittisten rakeiden karkenemisen ja heikentyneen sitkeyden vuoksi; Liian kuuma takominen voi aiheuttaa liiallisen raekasvun, joka vahingoittaa valmiin osan sitkeyttä. Tyypillinen käytäntö pitää SS430:n sisällä 1095–1230°C (2000–2250°F) ikkunan alareunassa viimeistelytakomalla raekoon tarkentamiseksi ennen jäähdytystä.
SS430 takeet ovat yleisiä autojen sisustuksessa, keittiö- ja kodinkonelaitteistoissa, pakokaasukomponenteissa ja lievästi syövyttävissä teollisissa varusteissa – sovelluksissa, joissa kohtalainen korroosionkestävyys ja kustannukset ovat tärkeämpiä kuin martensiittisten tai duplex-laatujen korkeampi lujuus.
C300-maraging-teräs: takominen äärimmäisyyksiin lujuudesta painoon
C300 maraging-teräs on 18-prosenttinen nikkelimaraging-laatu (koostumukseltaan noin 18Ni-9Co-5Mo), joka on arvostettu erittäin korkean vetolujuuden ja hyvän murtolujuuden yhdistämisestä – ominaisuudet, joita tavanomaisten läpikarkaistujen seosterästen on vaikea saavuttaa yhdessä. Koska maraging-teräkset eivät sisällä juuri lainkaan hiiltä, ne takovat enemmän kuin nikkelipohjainen superseos kuin hiiliteräs: muodonmuutoskestävyys on korkea ja seos on herkkä takomiselle suositellun ikkunan alapuolella.
C300 on tyypillisesti taottu väliin 1095-1205°C (2000-2200°F) , varoen välttääksesi pitkiä liotusaikoja, jotka edistävät jyvien karkenemista, koska karkea rake vähentää suoraan murtolujuutta, johon tämä seos on valittu. Takomisen jälkeen C300 liuoshehkutetaan ja sitten vanhennetaan suhteellisen alhaisella 480–510 °C (900–950 °F) — Tämä ikääntymisvaihe, ei karkaisu, on se, joka kehittää lejeeringille ominaisen yhdistelmän vetolujuudet noin 1900–2050 MPa (275–300 ksi) käyttökelpoisella sitkeydellä.
Tyypillisiä C300-taottuja tuotteita ovat laskutelineiden komponentit, rakettimoottorien kotelot, korkean suorituskyvyn työkalut ja muut ilmailu- tai puolustusosat, joissa painonsäästöt oikeuttavat lejeeringin merkittävän kustannuslisäyksen perinteisiin seosteräksiin verrattuna.
Lämpötila teräksen takomiseen: miksi ikkunalla on väliä
Jokainen takominen tapahtuu kolmen lämpötilavyöhykkeen sisällä: liian kylmä muotoutuakseen halkeilematta, työstettävä kuumatyöstöikkuna ja liian kuuma, jossa rakeiden kasvu tai palaminen vahingoittaa metallia ennen kuin se ehtii iskeä. Tämän ikkunan saaminen oikein on suurin yksittäinen tekijä, joka erottaa äänen takomisen romutusta.
| Terästyyppi | Tyypillinen taontasarja | Keskeinen riski alueen ulkopuolella |
|---|---|---|
| Tavallinen hiili (1045) | 1095–1260°C (2000–2300°F) | Hiilenpoisto, jos se on ylikuumentunut |
| Vähäseostettu (4140) | 1095–1230°C (2000–2250°F) | Jyvän karkeneminen, halkeilu |
| SS430 ruostumatonta | 1095–1230°C (2000–2250°F) | Kylmähalkeilu, ferriittirakeiden kasvu |
| C300 maraging | 1095-1205°C (2000-2200°F) | Murtolujuuden menetys karkeasta rakeesta |
| Työkaluteräs (H13) | 1040-1150°C (1900-2100°F) | Karbidin erottelu, pinnan tarkastus |
Pääsääntöisesti viimeistelytakontatyöt työnnetään alueen alapäätä kohti – tämä jalostaa raerakennetta juuri ennen osan jäähtymistä, mikä viime kädessä säätelee valmiin komponentin sitkeyttä ja väsymisikää.
Taotut teräksetangot: missä tangon takominen voittaa vierimisen
Taotut teräksiset pyöreät tangot valmistetaan aihion avoimella tai säteittäisellä taontalla lopulliseen halkaisijaan asti, toisin kuin kuumavalssatut tangot, joita pienennetään useiden valssaamokulkujen kautta. Erotus on tärkein suurissa halkaisijoissa ja korkean jännityksen sovelluksissa: taotut tangot lujittavat alkuperäistä harkkorakennetta perusteellisemmin, mikä antaa paremman keskivahvuuden ja tasaisemman raevirtauksen koko poikkileikkauksen läpi – jotain rullaamalla voi olla vaikea saavuttaa, kun tangon halkaisija nousee noin 150–200 mm:n yläpuolelle.
Tämä tekee taotuista pyöreistä tankoista suositellun aloitusmateriaalin osille, joita itse taotaan, työstetään tai murretaan – akseliaihiot, suuret hammaspyörät, paineastian komponentit ja offshore-/merilaitteistot, joissa sisäisen virheettömyyden ultraäänitestaus on ostovaatimus.
Taotut pyöreät tangot ovat saatavilla samassa laajassa metalliseosvalikoimassa kuin muut taotut tuotteet – hiili, seos, ruostumaton (mukaan lukien SS430) ja maraging-laadut, kuten C300 – halkaisija, pituustoleranssi ja pinnan viimeistely (musta taottu, karkeasti sorvattu tai kuorittu/kiillotettu), jotka on määritelty sopimaan loppupään koneistusprosessiin.
Taotut terästuotteet : Geometrian sovittaminen taontamenetelmään
Pyöreän tangon lisäksi taotut terästuotteet kattavat monenlaisia muotoja, joista jokainen sopii tiettyyn taontamenetelmään:
- Avaimeton taot — akselit, renkaat, lohkot ja mukautetut suuret osat, jotka on muotoiltu litteiden tai yksinkertaisten muottien väliin; paras pienivolyymiisille tai ylisuurille geometrioille.
- Suljetut taot — hammaspyörät, laipat, kiertokanget ja muut lähes verkkomuodot, jotka on valmistettu yhteensopivissa muottipesissä suuria määriä varten.

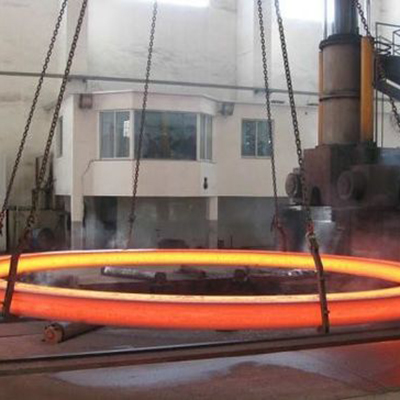

- Saumattomat valssatut renkaat — laakerirenkaat, laipat ja hammaspyörän aihiot, jotka on muodostettu valssaamalla rengasvalssaamalla taottu donitsiaihio jatkuvaa kehämäistä viljavirtausta varten.
- Järkyttynyt takoot — pultinpäät, venttiilin varret ja muut osat, joiden poikkileikkaus on paikallisesti suurennettu aksiaalipuristuksen avulla.
- Tarkkuus-/lähesverkkotakokset — ilmailu-avaruuskannattimet ja maraging-teräskomponentit, kuten C300-osat, taottu lähes lopulliseen muotoon korkeaseosteisen materiaalin kalliin koneistuksen minimoimiseksi.
FAQ
Onko SS430 vahvempi kuin C300 maraging-teräs?
No. SS430 saavuttaa tyypillisesti noin 450–620 MPa:n vetolujuuden hehkutetussa tai kevyesti karkaistussa tilassa, kun taas ikääntymiskarkaistu C300 saavuttaa noin 1900–2050 MPa – yli kolme kertaa enemmän. SS430 on valittu korroosionkestävyyden ja kustannusten vuoksi, ei huippulujuuden vuoksi.
Miksi SS430 ei voi kovettua lämpökäsittelyllä kuten muita ruostumattomia teräslajeja?
Ferriittisenä laatuna SS430 ei käy läpi austeniitista martensiitiksi muutosta, jota martensiittiset ruostumattomat teräkset (kuten 410 tai 420) edellyttävät karkaisussa. Sen mekaaniset ominaisuudet asetetaan ensisijaisesti takomalla, hehkuttamalla ja työstökarkaisulla lämpökäsittelyn sijaan.
Mitä tapahtuu, jos terästä taotaan alle sen minimilämpötilan?
Työstettävän ikkunan alapuolella teräs menettää sitkeyttä ja sen muodonmuutokseen tarvittava taontakuorma nousee jyrkästi. Tuloksena on tyypillisesti pinnan halkeilu, sisäiset halkeamat tai työkappaleen suora murtuma sekä kiihtynyt muotin kuluminen suuremmista muovauspaineista.
Maksavatko taotut terästangot enemmän kuin kuumavalssatut tangot?
Yleensä kyllä, kiloa kohden lisäkäsittelyvaiheen ja tiukemman laadunvalvonnan vuoksi. Palkkio on yleensä perusteltu suurissa halkaisijoissa tai kriittisissä sovelluksissa, joissa sisäinen kestävyys ja viljavirtauksen tasaisuus vähentävät käytönaikaisten vikojen riskiä.
