Taottu seosteräs, ST 37, taotut renkaat ja 416 ruostumaton kovuus selitetty

Mikä on taottu seosteräs

Taottu seosteräs on terästä, joka on muotoiltu käyttämällä puristusvoimaa – vasaran iskuja tai stanssausta – korotetuissa lämpötiloissa ja jonka koostumus sisältää tarkoituksellisesti lisättyjä seosaineita yli perusrauta-hiilikaavan. Yleisiä seostuslisäaineita ovat kromi, molybdeeni, nikkeli, vanadiini ja mangaani, joista jokainen parantaa mekaanisia ominaisuuksia, kuten lujuutta, sitkeyttä, karkauttavuutta, kulutuskestävyyttä tai korroosionkestävyyttä.

Itse taontaprosessi on yhtä tärkeä kuin seoksen kemia. Kun kuumennettua terästä työstetään puristusvoimalla, valettu raerakenne, joka sisältää tyhjiä tiloja, dendriittisiä erotteluja ja satunnaisiin suuntauksiin kohdistettuja sulkeumia, hajoaa ja jalostuu. Rakeet kiteytyvät uudelleen hienommaksi, tasaisemmaksi rakenteeksi, ja materiaalin virtauslinjat (kutsutaan myös raevirtaukseksi) linjaavat taon muodon kanssa. Tämä suuntautunut rakerakenne on taotun seosteräksen ensisijainen mekaaninen etu valettuun tai tangosta koneistettuun vastaavaan verrattuna : taotut osat kestävät väsymishalkeilua, iskukuormitusta ja rasitusta suunnissa, joissa käyttökuormitus on suurin.

Taottu seosteräs kattaa laajan valikoiman materiaalilaatuja. Vähäseosteiset teräkset, kuten AISI 4140 (kromi-molybdeeni) ja AISI 4340 (nikkeli-kromi-molybdeeni), ovat työhevosia auto-, öljy- ja kaasu- sekä raskaiden koneiden sovelluksissa. Korkeammin seostettuja työkaluteräksiä, muottiteräksiä ja ruostumattomia laatuja valmistetaan myös takoina, kun sovellus vaatii sellaista mikrorakenteen eheyttä, jota valu ei yksinään voi luotettavasti tarjota.

Mikä on ST 37 Steel

ST 37 on rakenneteräksen merkintä entisestä saksalaisesta DIN-standardijärjestelmästä, jossa "ST" tarkoittaa rakenneterästä ja "37" tarkoittaa vähimmäisvetolujuutta. 370 MPa . Laatu vastaa nykyisen eurooppalaisen EN 10025 standardin mukaista S235:tä ja verrattavissa yleisesti ASTM A36:een Yhdysvaltain järjestelmässä, vaikka tarkka vastaavuus riippuu tietystä alalaadusta ja lämpökäsittelyolosuhteista.

ST 37 on vähähiilinen seostamaton rakenneteräs. Sen tyypillinen hiilipitoisuus on alle 0,17 %, mikä antaa sille hyvän hitsattavuuden ja muovattavuuden, mutta rajoittaa sen lujuutta suhteessa seos- tai lämpökäsiteltyihin laatuihin. Myötölajuus on tyypillisesti noin 235 MPa ja murtovenymä noin 26 %, mikä kuvastaa materiaalia, joka on optimoitu taipuisuudelle ja valmistuksen helppoudelle maksimaalisen kantokyvyn sijaan.

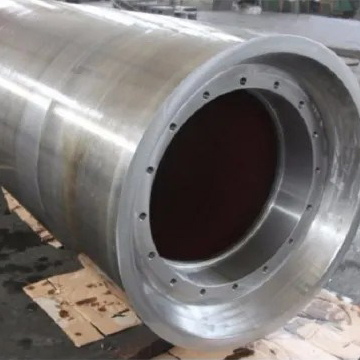

ST 37 / S235:n käyttökohteet ovat ensisijaisesti yleisessä rakennevalmistuksessa: rakennusten rungot, sillat, tukirakenteet, koneiden jalustat ja yleiset suunnittelukomponentit, joissa kuormitus on kohtalainen ja hitsattavuus on etusijalla. Se ei ole karkaistua terästä, eikä sitä tyypillisesti käytetä sovelluksissa, joissa vaaditaan suurta väsymiskestävyyttä tai pinnan kovuutta. Kun tarvitaan suurempaa lujuutta, se korvataan S355:llä (entinen ST 52) tai metalliseoslaaduilla, kuten 4140.

Taotut teräsrenkaat : Prosessi, tyypit ja sovellukset

Taotut teräsrenkaat ovat rengasmaisia osia, jotka valmistetaan rengasvalssauksella – erikoistuneella taontaprosessilla, jossa kuumennettu, lävistetty teräsaihio asetetaan karan päälle ja valssataan asteittain karan ja käytetyn telan väliin, mikä vähentää seinämän paksuutta ja kasvattaa halkaisijaa säilyttäen samalla hallitun poikkileikkausprofiilin. Prosessi voi tuottaa renkaita, joiden koko vaihtelee muutamasta sentistä yli 9 metriä halkaisijaltaan , riippuen laitteen kapasiteetista.

Rengasvalssausprosessi tuottaa jatkuvan, kehämäisen raevirtauksen, joka seuraa renkaan geometriaa. Tämä suuntaus on kriittinen suorituskyvyn kannalta: jännitykset pyörivissä koneissa, paineastioissa ja laakereissa vaikuttavat kehän suuntaisesti, ja kohdistettu raerakenne kestää näitä rasituksia tehokkaammin kuin levystä tai tangosta leikattu rengas, jossa viljan virtaus kulkee kiinteään lineaariseen suuntaan, joka ei liity osan geometriaan.

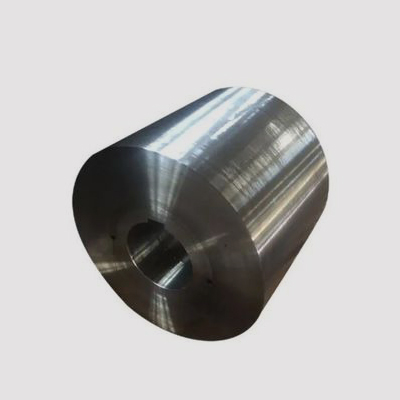

Taotut teräsrenkaat

Taotut renkaat valmistetaan kahdessa ensisijaisessa poikkileikkauskategoriassa:

• Litteät renkaat (suorakulmainen poikkileikkaus): Yleisin tyyppi, jota käytetään laippoina, hammaspyörien aihioina, laakerirenkaina ja rakennerenkaina. Rengasvalssauksen jälkeen litteät renkaat tyypillisesti lämpökäsitellään ja koneistetaan lopullisiin mittoihin.
• Muotovalssatut renkaat (profiloitu poikkileikkaus): Valmistettu käyttämällä muotoiltuja tuurnaja ja aksiaaliteloja luomaan lähes verkon muotoinen profiili – laipat, askelmat, urat tai kartiot – itse valssausprosessin aikana. Muotovalssaus vähentää vaadittavaa työstöä, minimoi materiaalihukkaa ja voi parantaa viljan virtausta profiilin kriittisen osan läpi.

Yleiset teräslaadut taotuille renkaille

Taotun teräsrenkaan materiaalivalinta riippuu käyttöympäristöstä ja mekaanisista vaatimuksista:

• Hiiliteräkset (AISI 1045, 1020): Käytetään yleiskäyttöisiin laippoihin ja rakennerenkaisiin, joissa ei vaadita suurta seosainepitoisuutta.
• Seosteräkset (AISI 4140, 4340, 8620): Vakiovalinnat renkaille, jotka ovat alttiita suurelle rasitukselle, väsymiskuormitukselle tai jotka vaativat läpikarkaisua. Yleinen öljy- ja kaasu-, kaivos- ja sähköntuotantolaitteissa.
• Ruostumattomat teräkset (304, 316, 17-4 PH): Käytetään missä vaaditaan korroosionkestävyyttä – kemiallinen käsittely, offshore-, elintarvike- ja lääkelaitteet.
• Työkaluteräkset ja laakeriteräkset (52100, H13): Valmistettu taotuina renkaina laakerikennille, muottikomponenteille ja kovaa kulumista vaativiin sovelluksiin, jotka vaativat erityisiä kovuusprofiileja.

Missä taottuja teräsrenkaita käytetään

Taotut teräsrenkaat esiintyvät käytännössä kaikilla raskaan teollisuuden aloilla, joissa tarvitaan pyöriviä, paineita sisältäviä tai kantavia rengasmaisia komponentteja. Keskeisiä sovellusalueita ovat:

• Tuulivoimalat: Tornin laipat, pääakselin laipat sekä nousu- ja kiertolaakerirenkaat. Yksi suuri tuuliturbiini voi sisältää yli 20 taottua rengaslaippaa. Näiden komponenttien väsymisikävaatimukset – suunniteltu 20 vuoden jaksolliseen kuormitukseen – tekevät taotusta materiaalista vakiospesifikaatiota.
• Öljy ja kaasu: Kaivonpään laipat, paineastian suuttimet, vedenalaiset liitosrenkaat ja putkilinjan laipat. Paineluokitukset ja materiaalin sitkeys matalissa lämpötiloissa (arktisiin tai syvänmeren sovelluksiin) ohjaavat taottujen päälle valettujen komponenttien valintaa.
• Ilmailu: Moottorin kotelot, turbiinirenkaat ja rakennerungot. Titaanista ja nikkelistä valmistettuja superseosrenkaita on myös rengasvalssattu suihkumoottorien kuumaprofiilikomponentteihin noudattaen samoja prosessiperiaatteita kuin teräs.
• Kaivos ja raskaat koneet: Kääntörengasaihiot, murskainkomponentit ja suuret vaihteistoaihiot kaivinkoneisiin ja myllyihin.
• Ydinvoima: Reaktorin paineastian renkaat ja höyrystimen komponentit, joissa materiaalin jäljitettävyys, ainetta rikkomaton testaus ja valvotut taontatoimenpiteet ovat pakollisia.

416 ruostumattoman teräksen kovuus: ominaisuudet ja käytännön huomioita

AISI 416 on vapaasti työstettävä martensiittista ruostumatonta terästä – kaikkein työstettävin kaikista ruostumattomista laaduista –, joka saadaan lisäämällä rikkiä (vähintään 0,15 %) tavanomaiseen 12–13 % kromimartensiittikoostumukseen. Rikki muodostaa mangaanisulfidisulkeumia, jotka toimivat lastujen katkaisijana koneistuksen aikana ja vähentävät dramaattisesti työkalujen kulumista ja työkiertoaikoja verrattuna laatuihin, kuten 410 tai 420. Kompromissi on pienempi korroosionkestävyys ja hieman pienempi sitkeys verrattuna rikittömiin martensiittisiin laatuihin.

Kovuus hehkutetussa tilassa

Hehkutetussa (pehmennetyssä) tilassa 416 ruostumattomalla teräksellä on tyypillinen Brinell-kovuus 185-200 HB , vetolujuus noin 515 MPa ja myötöraja noin 275 MPa. Tässä tilassa materiaalia yleisimmin toimitetaan ja koneistetaan – rikin lisäys saa sen leikkaamaan vapaasti hehkutetussa tilassa, ja useimmat tarkkuuskomponentit koneistetaan ennen lämpökäsittelyä.

Kovuus lämpökäsittelyn jälkeen

416 ruostumaton on karkaiseva laatu. Austenisoimalla 925–1 010 °C:ssa, mitä seuraa öljysammutus ja karkaisu, materiaali voidaan saada huomattavasti korkeammalle kovuustasolle:

• Kunto H900 ekvivalentti (matala karkaisulämpötila, ~175°C): Saavuttaa kovuuden jopa 38–42 HRC (noin 370–400 HB), vetolujuus yli 1200 MPa.
• Keskialueen karkaisu (400-500°C): Kovuus noin 28-35 HRC , jonka sitkeys on parempi ja korroosionkestävyys parempi kuin korkeakovuus.
• Korkea karkaisulämpötila (600–650 °C): Kovuus putoaa 22-26 HRC , maksimoi sitkeyden ja sitkeyden lujuuden kustannuksella. Käytetään, kun iskunkestävyys on tärkeämpää kuin kovuus.

Karkaisulämpötilan valinta on kriittinen, koska 416, kuten kaikki martensiittiset ruostumattomat teräkset, on herkkä karkaisuhaurastumiselle alueella 425–595 °C. Karkaisu tämän ikkunan sisällä tuottaa materiaalin, jolla on huono iskunkestävyys hyväksyttävistä kovuuslukemista huolimatta. Tätä vaihteluväliä tulee välttää ; karkaisu joko alle 200°C tai yli 600°C tuottaa paremman yleisen mekaanisen suorituskyvyn.

416 ruostumattoman teräksen tyypilliset sovellukset

Koneistettavuuden ja karkauttavuuden yhdistelmä tekee ruostumattomasta teräksestä 416 vakiovalinnan suurikokoisille, tarkkuustyöstetyille komponenteille, jotka vaativat kohtalaista korroosionkestävyyttä ja määritellyn kovuustason lämpökäsittelyn jälkeen:

• Ampuma-aseiden komponentit: Liipaisinryhmät, pultit ja toimintakomponentit, joissa vaaditaan samanaikaisesti mittatarkkuutta, kovuutta ja korroosionkestävyyttä ja joissa työstömäärä on suuri.
• Ruuvit, mutterit ja pultit: Kiinnikkeet, jotka vaativat enemmän korroosionkestävyyttä kuin hiiliteräs, mutta valmistetaan automaattisilla ruuvikoneilla, joissa rikkitehostettu työstettävyys tehostaa tuotantoa.
• Pumpun akselit ja venttiilin varret: Sovellukset, jotka vaativat pinnan kovuutta, mittatarkkuutta ja kohtalaista kestävyyttä lieviä syövyttäviä aineita vastaan.
• Hammaspyörät ja holkit: Kulutuskestävyyttä ja kovuutta tarvitaan ympäristöissä, jotka eivät ole tarpeeksi ankarat vaatimaan korroosionkestävämpiä laatuja, kuten 316 tai duplex ruostumaton teräs.

Yksi tärkeä rajoitus: 416:n rikkilisäykset vähentävät sen korroosionkestävyyttä verrattuna ei-vapaasti työstettävään martensiittiseen laatuun. Sitä ei pitäisi määritellä altistumiselle kloridipitoisille ympäristöille, hapoille tai pitkäaikaiselle upotukselle veteen ilman suojaavaa pinnoitetta. Kun vapaasti työstettävässä ruostumattomassa teräslaadussa tarvitaan parempaa korroosionkestävyyttä, 303 (austeniitti) on yleinen vaihtoehto – vaikka sitä ei voi kovettaa lämpökäsittelyllä.
