Taotut hammaspyörät ja suuret teräshammaspyörät: kattava teollisuusopas

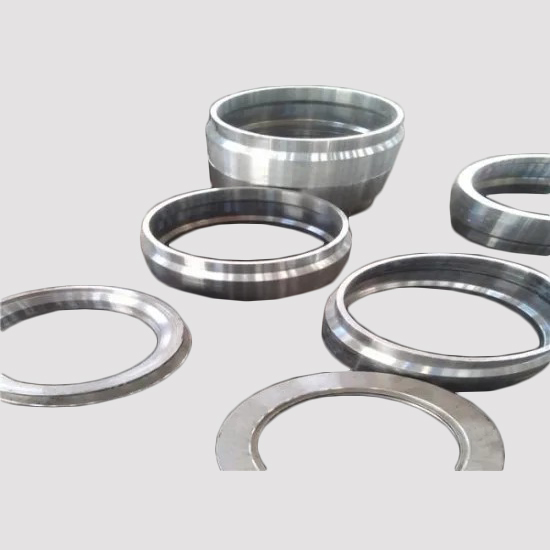

Johdatus taottuun vaihteistoaihioiden valmistukseen

Taotut vaihteistoaihiot edustavat korkean suorituskyvyn mekaanisten voimansiirtojärjestelmien peruskomponentteja. JIANGYIN GOLDEN MACHINERY EQUIPMENT CO., LTD. on erikoistunut korkealaatuiseen valmistukseen taotut vaihteistoaihiot ja suuret teräsvaihteet , joka palvelee kriittisiä toimialoja maailmanlaajuisesti. 10 000 neliömetrin tilat, jotka on varustettu standardoiduilla työpajoilla, mahdollistavat tarkkuussuunniteltujen komponenttien toimituksen, jotka täyttävät vaativimmatkin vaatimukset.

Valmistus suuret teräsvaihteet vaatii kehittyneitä prosesseja, jotka muuttavat raakateräksen kestäviksi, erittäin lujiksi komponenteiksi, jotka kestävät äärimmäisiä käyttörasituksia. Edistyneiden sahaus-, taonta-, lämpökäsittely- ja tarkkuuskarkeatyöstötekniikoiden avulla varmistamme, että jokainen taottu hammaspyöräaihio täyttää kansainväliset laatustandardit.

Valmistusprosessi ja tekniset parametrit

Täydellinen tuotannon työnkulku

Taotujen hammaspyörien aihioiden valmistuksessa seurataan tiukkaa monivaiheista prosessia, joka on suunniteltu optimoimaan materiaalin ominaisuuksia ja mittatarkkuutta:

• Materiaalin valinta: Ensiluokkaiset seosteräkset, mukaan lukien 42CrMo, 40Cr, 35CrMo ja 20CrMnTi, valittu sovellusvaatimusten perusteella
• Sahaus ja leikkaus: Raaka-aihioiden tarkkuusleikkaus määritettyihin painoihin 50 kg - 5 000 kg
• Kuuma taonta: Ohjattu lämmitys 1100 - 1200°C, jota seuraa tarkka taonta optimaalisen raerakenteen saavuttamiseksi
• Lämpökäsittely: Normalisointi-, karkaisu-, karkaisu- ja käsittelyprosessit kovuusalueen HB 180-280 saavuttamiseksi
• Tarkkuus rouhintatyöstö: Alkutyöstö pintojen valmistelemiseksi viimeistelyä varten
• Laaduntarkastus: Ultraäänitestaus (UT), magneettisten hiukkasten testaus (MT) ja mittavarmennus

Tekniset tiedot -taulukko

Parametriluokka	Specification Range	Toimialan standardi
Yksittäisen kappaleen paino	50kg - 5000kg	Muokattavissa sovelluskohtaisesti
Suurin ulkohalkaisija	Jopa 2000 mm	Isommat koot saatavilla pyynnöstä
Moduulialue	Mn 5 - Mn 40	ISO 1328 -standardin mukainen
Vaihteen tarkkuusluokka	ISO 1328 luokka 6-8	Tarkkuus vakiosovelluksiin
Pinnan karheus	Ra 3,2 - 6,3 μm	Jälkityöstön viimeistely
Kovuus lämpökäsittelyn jälkeen	HB 180-280	Karkaistu ja ehdollinen
Raekoon luokitus	Luokka 5 tai parempi	ASTM E112 standardi
Sisäinen laatutaso	UT/MT Class 2 tai korkeampi	GB/T 6402, EN 10228-3

Materiaalitieteen ja metallurgian edut

Miksi takominen ylittää valun kriittisissä sovelluksissa

Taotut hammaspyöräaihiot osoittavat ylivertaisia mekaanisia ominaisuuksia valuvaihtoehtoihin verrattuna taontaprosessin aikana tapahtuvien perustavanlaatuisten metallurgisten muutosten ansiosta:

Raerakenteen optimointi: Kuumataontaprosessi hajottaa valuraerakenteet ja luo hienostuneen, tasaisen raevirtauksen, joka on kohdistettu komponentin jännityskuvioiden kanssa. Tämä viljan virtauksen jatkuvuus lisää väsymiskestävyyttä 30-50 % verrattuna valuhammaspyöriin.

Tiheys ja ääni: Takominen eliminoi sisäisen huokoisuuden, kutistumisen ontelot ja valuprosesseissa yleiset kaasusulkeumat. Tuloksena oleva materiaalitiheys varmistaa tasaisen kantokyvyn koko hammaspyörän aihion tilavuudessa.

Suuntausvoimakkuus: Taontaprosessi luo anisotrooppisia ominaisuuksia, joissa lujuus maksimoidaan suunnissa, joihin kohdistuu käyttökuormituksia, mikä on erityisen kriittistä suurille teräsvaihteille raskaissa sovelluksissa.

Yleiset materiaalilaadut ja sovellukset

Teräsluokka	Tärkeimmät ominaisuudet	Ensisijaiset sovellukset
42CrMo	Suuri lujuus, erinomainen väsymiskestävyys, hyvä karkenevuus	Tuuliturbiinin vaihteistot, raskaat teollisuuskäytöt
40Cr	Tasapainoinen lujuus ja sitkeys, kustannustehokas	Yleiset koneet, autojen vaihteistot
35CrMo	Hyvä korkeiden lämpötilojen lujuus, virumisenkestävyys	Sähköntuotanto, kemialliset laitteet
20CrMnTi	Erinomainen kotelon kovettuminen, kulutuskestävyys	Autojen tasauspyörästö, tarkkuusvaihteistot

Teollisuuden sovellukset ja markkinaratkaisut

Monialainen käyttöönotto

JIANGYIN GOLDEN MACHINERY EQUIPMENT CO., LTD. toimittaa taottuja hammaspyörien aihioita ja suuria teräshammaspyöriä eri teollisuudenaloille, joista jokainen asettaa ainutlaatuisia toiminnallisia haasteita:

Sähköntuotanto: Tuuliturbiinien päävaihteistot vaativat massiivisia rengashampaita ja planeettakannattimia, jotka pystyvät käsittelemään vaihtelevia kuormia 20 vuoden käyttöiän ajan. Taotut osamme kestävät yli 10^8 kuormitusjakson syklisiä rasituksia.

Petrokemian teollisuus: Jalostamoiden laitteistot ja porausalustat käyttävät suuria teräsvaihteita kompressoreissa ja pumpuissa, mikä vaatii kestävyyttä syövyttävissä ympäristöissä ja korkeapaineista toimintaa.

Metallurginen käsittely: Valssaamot ja jatkuvavalulaitteet ovat riippuvaisia taotuista hammaspyöräaihioista vääntömomentin siirtämiseksi korkeissa lämpötiloissa ja raskaan kuormituksen olosuhteissa.

Laivanrakennus ja laivanrakennus: Tärkeimmät propulsiojärjestelmät ja kansikoneet vaativat sertifioituja komponentteja, jotka täyttävät luokituslaitoksen standardit (DNV, ABS, LR, BV).

Nosturi ja nostolaitteet: Konecranesin kaltaiset kumppanit luottavat tarkkuustaotuihin hammaspyöriin turvallisiin ja luotettaviin nostomekanismeihin teollisuus- ja satamaympäristöissä.

Kansainvälinen kumppanuusportfolio

Sitoutumisemme laatuun on luonut pitkäaikaisia suhteita maailmanlaajuisesti tunnustettujen yritysten kanssa:

• Rich Reiter (Ruotsi) - Teollisuusautomaatio ja materiaalinkäsittely
• Alstom (Ranska) - Sähköntuotanto ja rautatieliikenne
• Konecranes (Suomi) - Nosto- ja materiaalinkäsittelyratkaisut
• Danieli (Italia) - Metallurgisen laitoksen suunnittelu
• General Electric (USA) – Sähköntuotanto, lentoliikenne ja terveydenhuoltotekniikka

Laadunvarmistus- ja sertifiointistandardit

Kattavat testausprotokollat

Jokainen taottu hammaspyöräaihio käy läpi tiukan tarkastuksen kansainvälisten standardien noudattamisen varmistamiseksi:

Tuhoamaton testaus: Ultraäänitutkimus GB/T 6402 tai EN 10228-3 mukaan havaitsee sisäiset epäjatkuvuudet. Magneettinen hiukkastarkastus tunnistaa pinnan ja pinnan lähellä olevat viat. Molemmat menetelmät saavuttavat luokan 2 vähimmäislaatutason.

Mittojen vahvistus: Koordinaattimittauskoneet (CMM) tarkistavat hammaspyörien aihioiden geometriat ISO 1328 -standardin profiilin, kierteen ja nousun poikkeamien toleranssimäärittelyjen mukaisesti.

Metallurginen analyysi: Spektrometria vahvistaa kemiallisen koostumuksen. Mikrorakennetutkimus vahvistaa raekoon, inkluusiopitoisuuden ja faasijakauman. Mekaaninen testaus määrittää vetolujuuden, myötörajan ja iskunkestävyyden arvot.

Sertifiointi ja vaatimustenmukaisuus

Standardi/ Sertifiointi	Laajuus	Relevanssi
ISO 9001	Laadunhallintajärjestelmät	Kaiken toiminnan perusta
ISO 1328	Sylinterimäisen vaihteen tarkkuus	Vaihteiston valmistustoleranssit
API-standardit	Öljy- ja kaasuteollisuus	Poraus- ja tuotantolaitteet
CE-merkintä	eurooppalainen vaatimustenmukaisuus	Markkinoille pääsy EU:n sisällä
Luokituslaitokset	Merenkulun sertifiointi	DNV-, ABS-, LR-, BV-yhteensopivuus

Räätälöintiominaisuudet ja suunnittelutuki

Räätälöidyt valmistusratkaisut

Vakiotuotevalikoiman lisäksi JIANGYIN GOLDEN MACHINERY EQUIPMENT CO., LTD. tarjoaa kattavat räätälöintipalvelut:

Suunnitteluyhteistyö: Suunnittelutiimimme työskentelee suoraan asiakkaiden suunnitteluosastojen kanssa optimoidakseen vaihteistoaihioiden geometriat valmistettavuuden ja suorituskyvyn kannalta. Varhainen osallistuminen lyhentää läpimenoaikoja ja estää kalliita suunnitteluiteraatioita.

Prototyyppien kehitys: Nopeat prototyyppiominaisuudet uusien tuotteiden esittelyyn, mukaan lukien pieni erätuotanto testausta ja validointia varten ennen täysimittaista valmistusta.

Joustava tuotanto: Valmistusjärjestelmiin mahtuu sekä suuria määriä toistuvia tilauksia että erikoistuneita kertaluonteisia komponentteja huolto-, korjaus- ja kunnostussovelluksiin (MRO).

Toimitusketjun ja logistiikan huippuosaamista

Strateginen sijainti ja vakiintuneet logistiikkaverkostot varmistavat suurten teräshammaspyörien ja taotujen hammaspyörien aihioiden oikea-aikaisen toimituksen maailmanlaajuisiin kohteisiin. Toimitusketjumme hallintaan kuuluu:

• Raaka-aineiden jäljitettävyys sertifioiduilta terästehtailta
• Prosessinaikainen varastonhallinta vakiokokoille
• Suojapakkaus meri- ja lentorahtia varten
• Asiakirjapaketit, mukaan lukien materiaalitodistukset, testiraportit ja vaatimustenmukaisuusvakuutukset
• Myynnin jälkeinen tekninen tuki ja kenttäpalvelukonsultointi

FAQ

Mitä eroa on taotuilla hammaspyöräaihioilla ja valetuilla hammaspyöräaihioilla?

Taotut hammaspyörä-aihiot ja valuhammaspyöräaihiot eroavat toisistaan ​​perustavanlaatuisesti valmistusprosesseiltaan ja niistä aiheutuvilta materiaaliominaisuuksiltaan. Takomiseen liittyy metallin muotoilu korkeassa paineessa, kun se on kiinteä, tyypillisesti korotetuissa lämpötiloissa välillä 1100 °C - 1200 °C. Tämä prosessi jalostaa raerakennetta, eliminoi sisäiset ontelot ja luo suuntalujuutta, joka on kohdistettu käyttöjännityksiin.

Valamiseen kuuluu sulan metallin kaataminen muotteihin, mikä voi aiheuttaa huokoisuutta, kutistuvia onteloita ja epätasaisia ​​raerakenteita. Kriittisissä sovelluksissa, kuten tuuliturbiinien vaihteistoissa tai laivojen propulsiojärjestelmissä, taotut hammaspyöräaihiot tarjoavat 30–50 % paremman väsymiskestävyyden ja erinomaisen iskunkestävyyden. Vaikka valu voi tarjota kustannusetuja suurille, monimutkaisille muodoille vähärasitussovelluksissa, taonta on edelleen suositeltava menetelmä suurille teräsvaihteille, jotka altistetaan sykliselle kuormitukselle ja suurelle vääntömomentille.

Takomisen ja valun välillä valittaessa tulee ottaa huomioon käyttökuormat, vaadittu käyttöikä, turvallisuustekijät ja kokonaiskustannukset, mukaan lukien huolto- ja vaihtovälit.

Kuinka valitsen oikean materiaalilaadun suurille teräshammasvaihteilleni?

Suurten teräsvaihteiden materiaalin valinta edellyttää käyttöparametrien ja ympäristöolosuhteiden systemaattista arviointia. Aloita analysoimalla sovelluksesi vääntömomenttivaatimukset, pyörimisnopeus ja käyttösuhde. 42CrMo tarjoaa erinomaisen lujuuden ja kovettuvuuden korkean vääntömomentin ja hitaiden nopeuksien sovelluksiin, kuten kaivoslaitteisiin tai sementtitehtaisiin.

Ota huomioon ympäristötekijät, mukaan lukien käyttölämpötila-alueet ja altistuminen syövyttäville aineille. Sähköntuotannon korkean lämpötilan sovelluksissa 35CrMo tarjoaa erinomaisen virumisvastuksen. Jos pinnan kovuus ja kulutuskestävyys ovat etusijalla, kuten tarkkuusvaihteistoissa, 20CrMnTi reagoi erinomaisesti kotelon kovettumiseen.

Arvioi kokonaiskustannukset, mukaan lukien materiaalin hankinta, koneistusaika, lämpökäsittelyn monimutkaisuus ja odotettu käyttöikä. JIANGYIN GOLDEN MACHINERY EQUIPMENT CO., LTD. tarjoaa materiaalineuvontapalveluita hyödyntäen kokemustamme toimittaessaan Rich Reiterille, Alstomille ja General Electricille optimaalisia arvosanoja tiettyihin teollisuusskenaarioihin. Ylläpidämme yksityiskohtaista kirjaa materiaalien suorituskyvystä eri sovelluksissa tukeaksemme tietopohjaisia ​​valintapäätöksiä.

Mitkä lämpökäsittelyprosessit ovat välttämättömiä taotun hammaspyörän aihioiden kestävyyden kannalta?

Lämpökäsittely muuttaa taottujen hammaspyörien aihioiden mekaaniset ominaisuudet ja muuntaa raakatakomateriaalin komponenteiksi, jotka kestävät käyttöjännitystä. Standardiprosessi sisältää normalisoinnin, sammutuksen ja karkaisun, vaikka tietyt sovellukset saattavat vaatia muunnelmia.

Normalisoinnissa lämmitetään noin 850-900°C:een ja sen jälkeen ilmajäähdytetään, mikä jalostaa raerakennetta ja parantaa työstettävyyttä. Karkaisu jäähdyttää materiaalin nopeasti austenisointilämpötilasta, tyypillisesti öljy- tai polymeeriliuoksissa korkean kovuuden ja lujuuden saavuttamiseksi. Karkaistu materiaali on kuitenkin hauras ja vaatii karkaisua.

Karkaisu lämmittää materiaalin uudelleen 500-650 °C:seen, mikä vähentää haurautta säilyttäen samalla huomattavan lujuuden. Suurille teräshammaspyörille, jotka vaativat pinnan kovuutta ja kestäviä ytimiä, kotelon karkaisuprosessit, kuten hiiletys tai nitraus, luovat kulutusta kestäviä pintoja säilyttäen samalla iskunkestävyyden ytimessä.

Lämpökäsittelylaitoksemme käyttävät tietokoneohjattuja uuneja, joissa on tarkka ilmakehän ohjaus ja sammutusnopeuden hallinta. Tämä varmistaa yhdenmukaiset tulokset koko erätuotannossa ja minimoi vääristymät, jotka voivat vaikuttaa myöhempään koneistustoimintoon. Oikea lämpökäsittely voi pidentää vaihteiston käyttöikää 300-500 % verrattuna karkaisemattomiin komponentteihin.

Mitä laatusertifikaatteja minun tulee etsiä, kun hankin taotut vaihteistoaihiot?

Laatusertifikaatti on objektiivinen todiste valmistajan kyvystä tuottaa jatkuvasti vaatimustenmukaisia ​​tuotteita. Taotuille vaihteistoaihioille keskeisiä sertifikaatteja ovat laadunhallintajärjestelmien ISO 9001, joka takaa dokumentoidut prosessit ja jatkuvan parannuskehyksen.

Toimialakohtaisilla sertifikaateilla on lisäpainoa. API-spesifikaatiot koskevat öljy- ja kaasusovelluksia, kun taas luokituslaitoksen hyväksynnät (DNV, ABS, Lloyd's Register, Bureau Veritas) ovat pakollisia merien suurille teräsvaihteille. ISO 1328 -sertifikaatti osoittaa kyvyn saavuttaa tietyt vaihteiston tarkkuusluokat.

Materiaalisertifikaattien tulee sisältää tehtaan testiraportit (MTR), jotka varmistavat kemiallisen koostumuksen ja mekaaniset ominaisuudet. Akkreditoitujen laboratorioiden ainetta rikkomattomat testaustodistukset vahvistavat sisäisen toimivuuden. Kansainvälisissä projekteissa CE-merkintä osoittaa, että ne ovat eurooppalaisten turvallisuusdirektiivien mukaisia.

JIANGYIN GOLDEN MACHINERY EQUIPMENT CO., LTD. ylläpitää kattavia sertifiointipaketteja ja on tyytyväinen laatujärjestelmiemme asiakkaiden auditointeihin. Kumppanuutemme Alstomin, Danielin ja Konecranesin kanssa osoittavat kykymme täyttää globaalien OEM-valmistajien tiukat dokumentointi- ja jäljitettävyysvaatimukset.

Kuinka pitkä on räätälöityjen suurten teräsvaihteiden tyypillinen valmistusaika?

Räätälöityjen suurten teräsvaihteiden valmistusajat vaihtelevat monimutkaisuuden, materiaalien saatavuuden ja nykyisen tuotantoaikataulun mukaan. Tavallisista materiaaleista valmistetut taotut hammaspyöräaihiot vaativat tyypillisesti 4-6 viikkoa tilausvahvistuksesta toimitukseen. Tämä sisältää materiaalin hankinnan, takomisen, lämpökäsittelyn, karkean koneistuksen ja laaduntarkastuksen.

Monimutkaiset geometriat tai erikoismateriaalilaadut voivat pidentää toimitusaikaa 8-12 viikkoon, varsinkin jos tarvitaan räätälöityjä työkaluja tai erikoistuneita lämpökäsittelysyklejä. Prototyyppi- tai ensimmäisen artikkelin komponentit vaativat usein lisäaikaa prosessin kehittämiseen ja asiakkaan hyväksyntään.

Nopeutettuja toimitusvaihtoehtoja on saatavilla kriittisiin huoltotilanteisiin, vaikka niistä voi aiheutua ylimääräisiä kustannuksia. Suosittelemme ylläpitämään strategista varastoa paljon käyttävistä komponenteista toiminnan seisokkien riskien minimoimiseksi.

Projektisuunnittelua varten toimitamme yksityiskohtaiset tuotantoaikataulut tilausvahvistuksen yhteydessä sekä virstanpylväspäivityksiä koko valmistuksen ajan. Kokemuksemme General Electricin ja muiden vaativien asiakkaiden toimittamisesta on parantanut aikataulujen tarkkuutta ja toimituksen oikea-aikaista suorituskykyä alan johtavalle tasolle.

Mitkä ovat yleisimmät vikatilat taotuissa vaihteistoaihioissa ja miten ne voidaan estää?

Vikatilojen ymmärtäminen mahdollistaa ennakoivat suunnittelu- ja huoltostrategiat. Suurten teräsvaihteiden yleisimpiä vikoja ovat pisteväsymys, taivutusväsymys, hankaus ja mikropitkä.

Pisteväsymys ilmenee pintamateriaalin poistumisena toistuvien kosketusjännitysten vuoksi, mikä tapahtuu tyypillisesti 10^6 - 10^8 kuormitusjakson jälkeen. Ennaltaehkäisystrategioihin kuuluu riittävän pinnan kovuuden varmistaminen asianmukaisella lämpökäsittelyllä, puhtaiden voitelujärjestelmien ylläpitäminen ja sopivien kosketusjännitystasojen suunnittelu.

Taivutusväsymys aiheuttaa jännityskeskittymien aiheuttamia hampaanjuuren halkeamia. Laadukas taonta optimoidulla viljan virtaussuunnalla parantaa merkittävästi taivutusväsymiskestävyyttä. Oikea fileen säteiden suunnittelu ja pintakäsittelyt lisäävät kestävyyttä entisestään.

Naarmuuntuminen johtuu paikallisesta hitsauksesta ja repeytymisestä korkean kuormituksen ja lämpötilan olosuhteissa. Valitsemalla materiaalit, joissa on yhteensopivia naarmuuntumista estäviä lisäaineita voiteluaineissa ja varmistamalla riittävä pinnanlaatu, estetään tämä katastrofaalinen vikatila.

Mikropetointia tapahtuu nopeissa sovelluksissa tietyissä voitelukalvon paksuusolosuhteissa. Pintapinnoitteet ja edistyneet materiaalilaadut optimoidulla hiilipitoisuudella auttavat lieventämään tätä ongelmaa.

Säännöllinen tarkastus magneettisen hiukkastestin ja tärinävalvonnan avulla havaitsee varhaisen vaiheen vauriot ennen katastrofaalista vikaa. JIANGYIN GOLDEN MACHINERY EQUIPMENT CO., LTD. tarjoaa teknisiä ohjeita huoltoväleistä ja tarkastusmenettelyistä sovelluskohtaisten käyttöjaksojen perusteella.

Voidaanko taotut vaihteistoaihiot korjata tai valmistaa uudelleen huollon kulumisen jälkeen?

Suurten teräsvaihteiden uudelleenvalmistus tarjoaa merkittäviä kustannus- ja kestävyysetuja verrattuna täydelliseen vaihtamiseen. Toteutettavuus riippuu vaurion laajuudesta ja alkuperäisen komponentin suunnittelusta.

Pinnan kuluminen ja vähäinen kuoppaus voidaan usein korjata hiomalla uudelleen vaurioituneen materiaalin poistamiseksi ja hammasprofiilien palauttamiseksi. Tämä lähestymistapa pienentää vaihteiston halkaisijaa hieman, mikä edellyttää keskietäisyyden yhteensopivuuden arviointia vaihteistokokoonpanossa. Useita uudelleenhiontajaksoja voi olla mahdollista komponenttien käyttöiän aikana.

Vakavammat vauriot, kuten hampaiden rikkoutuminen tai laajat halkeamat, voivat vaatia hitsauskorjausta, jota seuraa uudelleen koneistus ja lämpökäsittely. Erikoishitsausmenetelmät, joissa käytetään yhteensopivia täyteaineita ja kontrolloituja esilämmitys-/välilämpötiloja, palauttavat rakenteellisen eheyden.

Joissakin tapauksissa yksittäiset vaihteistoaihiot voidaan vaihtaa monivaihdekokoonpanoissa, vaikka tämä edellyttääkin vaihtokomponentin huolellista sovittamista olemassa olevien hammaspyörien kulumiskuvioihin.

JIANGYIN GOLDEN MACHINERY EQUIPMENT CO., LTD. tarjoaa tarkastus- ja uudelleenvalmistuspalveluita, jotka arvioivat vaurioituneita komponentteja kustannustehokkaimman restaurointitavan määrittämiseksi. Taontakykymme mahdollistavat korvaavien osien valmistuksen integroitaviksi pelastettuihin komponentteihin, mikä optimoi restauroinnin kokonaiskustannukset säilyttäen samalla alkuperäiset suorituskykyvaatimukset.
