Teräksen taonta, metalliseoslaadut ja ruostumattomat terästyypit: täydellinen tekninen opas

Teräksen taonta: prosessin perusteet ja miksi sillä on merkitystä

Terästaonta on valmistusprosessi, jossa terästyökappale muotoillaan puristusvoimalla – joko vasaralla, puristimella tai telalla – korotetussa lämpötilassa tai tiettyjen laatujen osalta huoneenlämpötilassa (kylmätakominen). Ratkaiseva metallurginen tulos on rakeiden jalostus ja suunnan kohdistaminen : kuumennetun teräksen austeniittista raerakennetta hajotetaan ja venytetään voiman suunnassa, jolloin muodostuu tiheämpi, homogeenisempi materiaali kuin valulla voidaan saavuttaa.

Kolme pääasiallista taontamenetelmää ja niiden sovellukset:

• Avotaonta (vapaa taonta): Työkappale puristetaan tasaisten tai yksinkertaisten muotoisten muotin väliin ilman täyttä kotelointia. Käytetään suurikokoisiin komponentteihin - akselit, lautaset, sylinterit - joissa tiukat mittatoleranssit ovat toissijaisia ​​mekaanisen kiinteistökehityksessä. Tyypillisiä tuotteita: paineastioiden laipat, halkaisijaltaan suuret taotut tangot, turbiinin roottorit.
• Suljettu takominen (takominen painalluksella): Työkappale on täysin suljettu muotinonteloon, mikä pakottaa materiaalin täyttämään muotin muodon tarkasti. Tuottaa lähes verkon muotoisia osia tiukemmilla toleransseilla ja erinomaisella pintakäsittelyllä. Tyypillisiä tuotteita: kiertokanget, venttiilirungot, vaihteistoaihiot.
• Rullataonta: Työkappale kulkee muotoiltujen telojen välillä, mikä pienentää poikkileikkausta ja lisää pituutta. Käytetään kartiomaisille osille, akseleille ja lehtijousille, joissa tasainen venyminen on tavoitteena.

Takomalla tuotettu raevirtaus - jota usein kutsutaan "kuiturakenteeksi" - seuraa valmiin osan muotoa sen sijaan, että se kulkisi mielivaltaisesti kuten valuissa. Tämä suuntaus lisää väsymislujuutta 20–30 % ja iskunkestävyyttä 30–50 % verrattuna vastaavaan valuteräkseen, mikä selittää, miksi taotut komponentit määritellään aina, kun kyseessä on syklinen kuormitus, isku tai painehuolto.

Teräksen taontalämpötila: vaihteluvälit luokan ja vaiheen mukaan

Takomisen lämpötila on yksittäinen kriittisin prosessimuuttuja teräksen takomisessa — työskentely optimaalisen alueen ylä- tai alapuolella tuottaa mikrorakennevirheitä, joita lämpökäsittely ei pysty täysin korjaamaan. Tavoitelämpötilan on säilytettävä teräs austeniittisessa faasissa (täysin uudelleenkiteytetty, pieni virtausjännitys) välttäen samalla alkavaa sulamista ylärajalla ja epätäydellistä muodonmuutosta alarajalla.

Työskentely alimman viimeistelylämpötilan alapuolella aiheuttaa jännityskarkaisu ilman uudelleenkiteytymistä — taottuun osaan kehittyy jäännösjännitystä, raeraajat vääristyvät ja sitkeys heikkenee. Seos- ja ruostumattomalle teräkselle tämä on erityisen tärkeää, koska korkeampi seosainepitoisuus nostaa uudelleenkiteytyslämpötilaa jättäen kapeamman turvallisen työskentelyikkunan kuin vähähiiliset teräkset.

Seosterästakomot ja F22: koostumus, ominaisuudet ja sovellukset

Seosterästakokset valmistetaan teräksistä, joihin on tarkoituksellisesti lisätty kromia, molybdeeniä, nikkeliä, vanadiinia tai mangaania, jotta saavutetaan mekaanisia ominaisuuksia, joita ei voida saavuttaa tavallisessa hiiliteräksessä. Nämä lisäykset muuttavat kovettavuutta, lujuutta korkeissa lämpötiloissa, sitkeyttä ja korroosionkestävyyttä – jokaisen elementin myötävaikutus lopulliseen seostasapainoon.

ASTM A182 F22 (tunnetaan myös nimellä UNS K21590, 2¼Cr–1Mo) on yksi laajimmin määritellyistä seosteräksistä taontalaaduista paineastioissa ja putkistossa. Sen nimellinen koostumus - 2,0–2,5 % kromia, 0,87–1,13 % molybdeeniä , tasapainorauta – tarjoaa poikkeuksellisen virumis- ja hapettumiskestävyyden korkeissa lämpötiloissa, maksimikäyttölämpötilan ollessa noin 600 °C (1 112 °F) jatkuvaa painekäyttöä varten.

F22:n tärkeimmät mekaaniset ominaisuudet normalisoidussa ja karkaistussa tilassa:

• Vetolujuus: Vähintään 415 MPa
• Syötön lujuus (0,2 % offset): Vähintään 205 MPa
• Charpy iskunkestävyys: Vähintään 54 J huoneenlämmössä
• Kovuus: 156–207 HBW lämpökäsittelystä riippuen

F22-takomaat ovat vakiomateriaali laippoihin, liittimiin ja venttiileihin jalostamoissa, petrokemian tehtaissa ja sähköntuotantojärjestelmissä – erityisesti vetypalveluissa ja katalyyttisessä reformointiyksikössä, joissa vaaditaan samanaikaisesti vetyhaurastumisen kestävyyttä ja korkeaa lämpötilan lujuutta. Hitsauksen jälkeinen lämpökäsittely (PWHT) 690–760 °C:ssa on pakollinen kaikille hitsatuille F22-kokoonpanoille jäännösjännityksen lievittämiseksi ja sitkeyden palauttamiseksi.

Muut yleiset seosteräksen taontalaadut sovelluksen mukaan:

• F11 (1¼Cr–½Mo): Edullisempi vaihtoehto F22:lle kohtuullisen lämpötilan huoltoon ~540°C asti.
• F91 (9Cr–1Mo–V): Edistyksellinen virumisenkestävä laatu ultra-superkriittiseen sähköntuotantoon yli 600 °C:ssa.

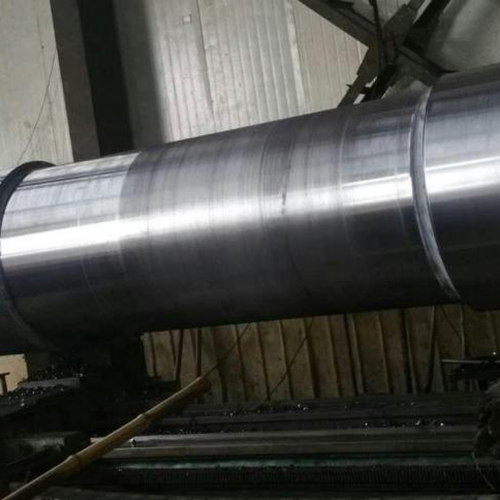

• 4140 / 42CrMo4: Yleiskäyttöinen Cr-Mo-seos akseleille, hammaspyörille ja rakenteellisille takeille, jotka vaativat suurta vetolujuutta ja kohtalaista sitkeyttä.
• 4340 / 36CrNiMo4: Korkean nikkelin Cr-Mo-laatu ilmailu- ja puolustustakoille, jotka vaativat syväkarkenevuutta ja erittäin korkeaa lujuus-painosuhdetta.

Taottu hiiliteräs: teräslajit, tankotuotteet ja ominaislämpö

Hiiliterästakoot kattavat teollisen valmistuksen laajimman sovellusalueen rakennekomponenteista ja työkaluista paineosiin ja akseleihin. Hiilipitoisuus on ensisijainen vipu, joka säätelee kovuutta, lujuutta ja työstettävyyttä , kun taas takominen jalostaa mikrorakennetta hiilitasosta riippumatta.

Hiiliteräsluokitukset hiilipitoisuuden mukaan:

• Vähähiilinen (0,05–0,30 % C): Korkea sitkeys, helposti taottu ja hitsattava. Käytetään rakenteellisiin takomoihin, ketjulenkkeihin ja osiin, jotka vaativat merkittävää plastista muodonmuutosta. Edustavat arvosanat: 1018, 1020, A105.
• Keskikokoinen hiili (0,30–0,60 % C): Tasapainoinen vahvuus ja sitkeys. Lämpökäsiteltävissä korkeaan kovuuteen. Käytetään akseleille, kampiakseleille, kiskoille ja suurille vaihteille. Edustavat arvosanat: 1040, 1045, 1050.
• Korkea hiilipitoisuus (0,60–1,00 % C): Korkea kovuus ja kulutuskestävyys; alempi sitkeys ja hitsattavuus. Käytetään jousiin, leikkuureunoihin ja kuluviin osiin. Edustavat arvosanat: 1070, 1080, 1095.

Taottu terästanko: tekniset tiedot ja käyttötapaukset

Taottu terästanko (kutsutaan myös "taotuksi pyöreäksi tankoksi" tai "taotuksi aihioksi") valmistetaan takomalla valuharkkoja ja sitten koneistamalla tai valssaamalla tavoitehalkaisijaan. Takominen eliminoi alkuperäisen harkon huokoisuuden, segregaation ja karkean dendriittisen rakenteen, jolloin syntyy tanko, jossa on tasaiset mekaaniset ominaisuudet koko poikkileikkauksen läpi , toisin kuin kuumavalssattu tanko, jossa ytimessä voi olla joitain valuvirheitä suurempien halkaisijoiden kanssa.

Taottu terästanko määritellään kuumavalssatun tangon päälle, kun:

• Halkaisija ylittää 150 mm (6 tuumaa), jolloin kuumavalssaus ei yksinään voi taata ytimen ominaisuuksia.
• Ultraäänitarkastus (UT) vaaditaan ASTM A388:n tai vastaavan mukaisesti – taottu tanko saavuttaa puhtaamman UT-tuloksen kuin valssattu tanko vastaavan halkaisijan ollessa kyseessä.
• Sovellukseen liittyy raskasta syklistä kuormitusta, iskuhuoltoa tai pyörivää väsymistä (akselit, telat, työkalut).

Hiiliteräksen ominaislämpö

The hiiliteräksen ominaislämpö — energia, joka tarvitaan nostamaan 1 kg materiaalia 1°C:lla — keskimäärin noin 490–500 J/(kg·K) huoneenlämmössä vähähiilisen ja keskisuuren hiilen laatuille. Tämä arvo kasvaa lämpötilan myötä saavuttaen noin 560–580 J/(kg·K) 500°C:ssa ja saavuttaen huippunsa lähellä Curie-lämpötilaa (~770°C) ennen kuin se putoaa jyrkästi ferriitistä austeniitiksi muuttumisen yläpuolelle.

Ominaislämmön käytännön vaikutukset takomiseen ja lämpökäsittelyyn:

• Uunin mitoitus: Energiapanos taontaaihion lämmittämiseksi lämpötila-asteikolla suoraan massa × ominaislämpö × lämpötilan nousu. 1000 kg:n teräsaihio, joka on lämmitetty 20°C:sta 1200°C:seen, vaatii vähintään noin 575 MJ:n, ennen kuin uunin hyötysuhdehäviöt otetaan huomioon.
• Sammutuskylvyn suunnittelu: Lämmönpoistonopeuden sammutuksen aikana tulee ylittää varastoidun lämpöenergian vapautuminen; lämpötilan ominaislämpö säätelee kokonaisenergiaa, joka sammutusaineen on otettava vastaan.
• Lämpögradientin hallinta: Suuriprofiilisissa takeissa erilainen ominaislämpö koko lämpötila-alueella luo epätasaisia jäähtymisnopeuksia pinnan ja ytimen välille – ensisijainen vaimennushalkeilun tekijä korkeahiilisessä ja metalliseoslaadussa.

Terästangon painolaskin: kuinka arvioida tangon massa

Terästangon paino lasketaan geometrian ja tiheyden perusteella. Pyöreä baari:

Paino (kg) = (π / 4) × D² × L × ρ

Missä D = halkaisija metreinä, L = pituus metreinä ja ρ = tiheys kg/m³. Hiili- ja niukkaseosteiselle teräkselle, ρ = 7 850 kg/m³ on vakioarvo, jota käytetään useimmissa teknisissä laskelmissa. Ruostumattomien terästen teho on hieman korkeampi: 7 900–7 980 kg/m³ laadusta riippuen.

Hankinnassa yleisesti käytetty yksinkertaistettu peukalosääntö: halkaisijaltaan 25 mm hiiliteräksinen pyöreä tanko painaa noin 3,85 kg/m . Vaa'at halkaisijan neliöllä – halkaisijan kaksinkertaistaminen nelinkertaistaa painon metriä kohti. 50 mm:n tanko painaa noin 15,4 kg/m; 100 mm tanko noin 61,7 kg/m.

Valuteräs vs. taottu teräs: mikä on määritettävä ja milloin

Valettu vs. väärennetty päätös on yksi käytännöllisesti katsoen merkittävimmistä valinnoista komponenttien määrittelyssä – ja se yksinkertaistetaan usein liian sanoiksi "taottu on vahvempi". Oikea vastaus riippuu geometrian monimutkaisuudesta, osan koosta, tuotantomäärästä ja erityisestä vikatilasta, jota sovelluksen on kestettävä.

Geometriarajoitus on käytännössä ratkaisevin tekijä. Pumpun siipipyörä, jossa on monimutkaiset sisäiset siivet, venttiilirunko, jossa on monimutkaiset sisäiset virtauskanavat, tai suuri vaihteistokotelo, jossa on kiinteä ribi – kaikki nämä ovat taloudellisesti ja teknisesti epäkäytännöllistä takoa , ja valu on oikea prosessi. Sitä vastoin painelaippa, nosturin koukku, auton kampiakseli tai poranterän varsi – aksiaalisesti kuormitettu, syklisesti jännitetty ja geometrisesti rajoitettu – ovat luonnollisia taontaehdokkaita, joissa suunnattu jyvärakenne tarjoaa täyden hyödyn.

Ruostumattoman teräksen laatu: 310, 410, 416 ja akselin valinta

Ruostumattomat teräslaadut kattavat neljä ensisijaista perhettä – austeniittista, martensiittista, ferriittistä ja dupleksia – jokaisella on omat seostusstrategiat ja suorituskykyprofiilit. Oikean laadun valinta edellyttää korroosionkestävyyden, mekaanisen lujuuden, työstettävyyden ja lämmönkestävyyden tasapainottamista samanaikaisesti.

Ruostumaton teräs 310: Korkean lämpötilan austeniittista laatua

Grade 310 on austeniittista ruostumatonta terästä, joka sisältää 24-26 % kromia ja 19-22 % nikkeliä — huomattavasti korkeampi seosainepitoisuus kuin tavallisessa 304/316-perheessä. Tämä koostumus tarjoaa poikkeuksellisen kestävyyden hapettumista ja sulfidaatiota vastaan korkeissa lämpötiloissa jatkuvalla käyttörajalla 1 050 °C (1 922 °F) ja jaksottainen käyttöraja 1 150 °C.

310 ei ole ensisijaisesti rakenteellinen laatu - sen vetolujuus (vähintään 515 MPa, hehkutettu) on verrattavissa 304:ään ja se on huomattavasti kalliimpi. Sen käyttöalue on puhtaasti lämpö: uunin komponentit, säteilyputket, uunin kalusteet, lämpökäsittelykorit ja lämpökäsittelylaitteet, joissa tavanomaiset austeniittiset laadut kärsivät nopeasta hapettumisesta yli 800 °C:ssa.

Mikä on 410 ruostumaton teräs?

Grade 410 on yleisimmin käytetty martensiittista ruostumatonta terästä , joka sisältää noin 11,5–13,5 % kromia, jossa on vähän hiiltä (enintään 0,15 %) eikä merkittävää nikkelin lisäystä. Toisin kuin austeniittiset lajit, 410 on kovettuva lämpökäsittelyllä — karkaisu 980–1 040 °C ja sen jälkeen karkaisu voi tuottaa vetolujuuden välillä 485 MPa (hehkutettu) aina 1 240 MPa:iin (karkaistu ja matalakarkaisu), mikä on laajempi alue kuin useimmat tekniset teräkset.

Kromipitoisuus tarjoaa kohtalaisen korroosionkestävyyden – riittävä lievässä syövyttävässä ympäristössä, makeassa vedessä ja ilmakehässä, mutta huomattavasti huonompi kuin 304 tai 316 kloridipitoisissa, happamissa tai meriympäristöissä. Kompromissi on kyky saavuttaa kovuus, jota austeniittiset laadut eivät voi saavuttaa: 410 täydellä kovuudella saavuttaa 40–45 HRC, joten se sopii ruokailuvälineisiin, venttiilien trimmeihin, pumppujen akseleihin lievästi syövyttävissä aineissa ja kiinnikkeissä, jotka vaativat sekä korroosionkestävyyttä että lujuutta.

Kovuus 416 ruostumatonta terästä

Grade 416 on vapaasti työstettävä variantti 410:stä, joka tuotetaan lisäämällä Vähintään 0,15 % rikkiä (joskus seleeniä) työstettävyyden parantamiseksi. Rikki muodostaa mangaanisulfidisulkeumia, jotka toimivat lastunmurtajina ja lisäävät koneistusnopeuksia 40–50 % verrattuna 410:een, mikä on merkittävä tuottavuusetu suuria sorvattuja osia varten.

Ruostumattoman teräksen 416 kovuusarvot olosuhteiden mukaan:

• Hehkutettu: 155–185 HBW (noin 82–91 HRB)
• Karkaistu (öljysammutus alkaen 980°C): 400–450 HBW (noin 42–47 HRC)
• Karkaistu ja karkaistu 200°C:ssa: 375–425 HBW (noin 39–45 HRC)
• Karkaistu ja karkaistu 600°C:ssa: 230–280 HBW (noin 22–28 HRC) – suurin korroosionkestävyys lämpökäsitellyssä tilassa

Rikkilisäys 416:ssa vähentää hieman korroosionkestävyyttä ja sitkeyttä verrattuna arvoon 410 – kompromissi, joka on hyväksyttävä useimmissa akseli-, nasta- ja liitinsovelluksissa, mutta hylätään komponenteissa, jotka vaativat täyden 410 iskunkestävyyden tai maksimaalisen pistekestävyyden.

Ruostumattoman teräksen akselin materiaalin valinta

Akselimateriaalin valinta ruostumattomasta teräksestä edellyttää neljän kilpailevan vaatimuksen tasapainottamista: korroosionkestävyys, väsymislujuus, työstettävyys ja hinta . Yleisimmät ruostumattomissa akseleissa käytetyt lajikkeet ja niille ominaiset kompromissit:

• 416 (martensiittinen, vapaasti työstetty): Ryhmän paras työstettävyys; kohtalainen korroosionkestävyys; karkaistu kulutuspintoihin. Suositellaan suurella volyymilla koneistetuille akseleille lievästi syövyttävissä ympäristöissä.
• 17-4 PH (sadekovettuminen): Vetolujuus jopa 1 310 MPa H900-olosuhteissa; erinomainen väsymyselämä; kohtalainen korroosionkestävyys (verrattavissa 304:ään). Suositeltu laatu korkean suorituskyvyn pumppujen ja turbiinien akseleille, joissa lujuus-paino-suhde on kriittinen.
• 316L (austeniittista): Erinomainen korroosionkestävyys, mukaan lukien kloridihuolto; ei voida kovettaa lämpökäsittelyllä; väsymislujuus pienempi kuin martensiitti- tai PH-luokat. Käytetään akseleihin kemiallisissa prosesseissa, farmaseuttisissa ja merisovelluksissa, joissa korroosioympäristö ohittaa lujuusvaatimukset.
• Nitronic 50 (austeniittinen, typpivahvistettu): Katso alla oleva erillinen osa.

Maraging 300 Steel: erittäin luja ilman hiiltä

Maraging-teräkset ovat erittäin lujia metalliseoksia, joista niiden vahvuus on peräisin rauta-nikkeli-martensiittimatriisin saostuskarkaisu — ei hiilipitoisuudesta. "Maraging" yhdistää "martensiitin" ja "vanhenemisen", joka kuvaa kaksivaiheista prosessia: liuoshehkutus pehmeän martensiitin tuottamiseksi, sitten vanhenee 480–500 °C:ssa metallien välisten yhdisteiden (Ni3Mo, Ni3Ti, Fe₂Mo) saostamiseksi, jotka estävät dislokaatioliikkeen ja lisäävät dramaattisesti lujuutta.

Maraging 300 (myös 18Ni 300) on nimellinen koostumus 18 % nikkeliä, 9 % kobolttia, 5 % molybdeeniä, 0,7 % titaania , jonka hiilipitoisuus on alle 0,03 % – huomattavan alhainen hiilipitoisuus, joka tekee seoksesta erittäin hitsattavan äärimmäisestä lujuudestaan huolimatta.

Maraging 300 -teräksen tärkeimmät ominaisuudet huippuvanhennetussa tilassa:

• Vetolujuus: 1 965–2 070 MPa
• myötölujuus (0,2 %): 1 896–2 000 MPa
• Murtolujuus (K₁c): 55–80 MPa√m – huomattavasti korkeampi kuin perinteiset ultralujat teräkset vastaavalla lujuudella
• Kovuus: 54–58 HRC (ikääntynyt)
• Mittojen vakaus: Erittäin alhainen vanhenemisen aiheuttama vääristymä (≈0,05 % lineaarinen laajeneminen) – mahdollistaa viimeistelyn koneistuksen ennen vanhentamista ennakoitavissa loppumitoissa

Ensisijaiset sovellukset: ilmailun rakenneosat (laipiot, laskutelineet), rakettimoottorien kotelot, ultrakorkeapaineiset työkalut ja tarkkuusruiskuvalutyökalut, joissa vaaditaan samanaikaisesti mittojen vakautta ja erittäin suurta lujuutta. Kobolttipitoisuus tekee maraging 300:aa huomattavasti kalliimpaa kuin perinteiset seosteräkset – tyypillisesti 10–20 kertaa 4340:n hinta kiloa kohden.

Nitronic 50 ruostumaton teräs: erittäin luja austeniittista vaativaan akseli- ja kiinnityshuoltoon

Nitronic 50 (ASTM-merkintä XM-19, UNS S20910) on typpivahvistettu austeniittista ruostumatonta terästä, joka on kehitetty erityisesti vastaamaan standardien austeniittisten laatujen keskeisiin rajoituksiin: riittämätön lujuus akseli- ja kiinnityssovelluksiin korroosionkestävyydestä tinkimättä.

Sen nimellinen koostumus - 22 % kromi, 13 % nikkeli, 5 % mangaani, 2,5 % molybdeeni, 0,30 % typpi — tarjoaa korroosionkestävyyden, joka on verrattavissa 316 litraan tai ylittää sen, mutta saavuttaa myötölujuus noin kaksi kertaa 316 litraan verrattuna hehkutetussa tilassa (380–450 MPa vs. 170–205 MPa 316 litralle). Kylmäveto voi nostaa myötörajan edelleen 690–900 MPa:iin ilman lämpökäsittelyä.

Ominaisuudet, jotka tekevät Nitronic 50:stä suositellun ruostumattoman akselimateriaalin vaativissa sovelluksissa:

• Pisteresistanssin ekvivalenttiluku (PREN): 38–42 – huomattavasti korkeampi kuin 316L (PREN ~24) ja riittävä meriveteen ja moniin kloridia sisältäviin prosessiympäristöihin.
• Rypytysvastus: Nitronic 50 kestää huomattavasti paremmin liiman kulumista ja naarmuuntumista kuin 316 tai 17-4 PH metalli-metalli-kontaktissa – kriittinen etu ruostumattomissa holkeissa tai laakereissa pyöriville pumpun akseleille.
• Kryogeeninen sitkeys: Säilyttää erinomaisen iskunkestävyyden -196 °C:seen (nestemäisen typen lämpötila), joten se sopii kryogeeniseen pumppuun ja venttiilien akseliin.
• Ei-magneettinen: Täysin austeniittista ja ei-magneettista sekä hehkutetuissa että kylmämuokatuissa olosuhteissa – vaaditaan tietyissä meri-, lääketieteellisissä ja elektronisissa sovelluksissa.

Tyypillisiä sovelluksia ovat mm meripumppujen akselit, offshore-kiinnikkeet, vedenalaiset venttiilivarret ja elintarvikejalostusakselit joissa vaaditaan sekä meriveden korroosionkestävyyttä että korkeampaa lujuutta kuin 316L. Nitronic 50 on määritelty NACE MR0175:ssä H₂S-palveluun, ja sitä käytetään laajalti öljyn ja kaasun porausreikien työkaluissa.

Ruostumaton teräslohko ja Socket Weld Pipe Fittings

A ruostumaton teräs lohko — jota kutsutaan myös jakoputkilohkoksi, venttiililohkoksi tai hydraulilohkoksi — on koneistettu kiinteä ruostumaton runko, jossa on poratut sisäiset virtauskanavat, kierreportit ja asennusominaisuudet, jotka yhdistävät useita venttiilejä, liittimiä tai instrumentteja yhdeksi kompaktiksi yksiköksi. Lohkot korvaavat yksittäisten liitososien ja putkiosien kokoonpanot, eliminoi mahdolliset vuotokohdat ja pienentää järjestelmän jalanjälkeä merkittävästi hydrauliikka-, instrumentointi- ja kemikaalien ruiskutusjärjestelmissä.

Yleisimmät lohkomateriaalit ovat ruostumaton 316L (yleinen prosessihuolto, kohtalainen korroosioympäristö) ja duplex 2205 (korkeakloridi- ja korkeapaineinen offshore-huolto). Lohkot työstetään tyypillisesti taotusta tai kuumavalssatusta tangosta valulevyn sijaan, mikä varmistaa tiheän, virheetön materiaalin koko paineen sisältävien seinien läpi.

Ruostumattomasta teräksestä valmistetut hitsausputket

Socket weld (SW) -liittimet hyväksyvät putken upotettuun hylsyyn ja ne liitetään hylsyn suuaukon ympärillä olevalla fileehitsauksella. Ne on valmistettu ASME B16.11:lle ja niitä on saatavana Luokkien 3000, 6000 ja 9000 paineluokitukset , joka kattaa käyttöpaineet jopa 10 000 psi:iin asti putken koosta ja lämpötilasta riippuen.

Ruostumattomat hylsyhitsausliittimet valmistetaan yleisimmin:

• 304/304L: Yleinen syövyttävä huolto, vesi-, höyrylinjat. Kaksoissertifioitu 304/304L on vakiona useimmissa putkistojärjestelmissä.
• 316/316L: Kloridiympäristöt, kemialliset prosessit, lääketeollisuus ja meripalvelut. Molybdeenin lisäys (2–3 %) parantaa merkittävästi pistesyöpymiskestävyyttä 304:ään verrattuna.
• Duplex 2205 / Super Duplex 2507: Korkean paineen, korkean kloridin offshore-palvelu; meriveden ruiskutusjärjestelmät.

Keskeinen asennusvaatimus, joka usein unohdetaan: ASME B31.3 velvoittaa a 1/16 tuuman (1,6 mm) rako putken pään ja hylsyn olakkeen välillä ennen hitsausta, jotta lämpölaajeneminen voidaan mukauttaa hitsausjakson aikana ja estää jäännösjännityksen keskittyminen putken ja muhvin rajapinnassa. Ilman tätä rakoa koottujen liitososien väsymishalkeilu on suurempi hylsyn juurella syklisessä käytössä – yksityiskohta, joka selittää kenttähäiriöt monissa muuten oikein määritellyissä ruostumattomissa putkistojärjestelmissä.
